靈動微32位單片機MM32電梯系統解決方案

電梯控制系統是指電梯的控制系統經歷了從簡單到復雜的過程。用于電梯的拖動系統主要有：單、雙速交流電動機拖動系統，交流電動機定子調壓調速拖動系統，直流發電機一電動機可控硅勵磁拖動系統，可控硅直接供電系統，VVVF變頻變壓調速系統。

電梯控制系統硬件由轎廂操縱盤、廳門信號、PLC、變頻器、調速系統構成，變頻器只完成調速功能，而邏輯控制部分是由PLC完成的。PLC負責處理各種信號的邏輯關系，從而向變頻器發出起停信號，同時變頻器也將本身的工作狀態輸送給PLC，形成雙向聯絡關系。系統還配置了與電動機同軸連接旋轉編碼器及PG卡，完成速度檢測及反饋，形成速度閉環和位置閉環。此外系統還必須配置制動電阻，當電梯減速運行時，電動機處于再生發電狀態，向變頻器回饋電能，抑制直流電壓升高。

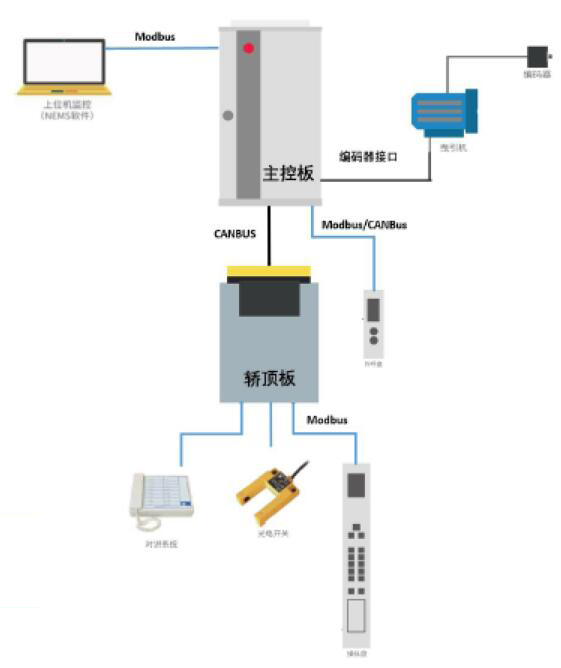

下面代理商英尚微介紹靈動微在電梯系統中所應用到MCU產品，關于電梯系統解決方案。

•主控板：MM32F3270
•轎頂板：MM32F0270
•外呼板：MM32F0130/MM32F0140
•配件：
光電開關：MM32F0010
對講系統：MM32F0010
自動求援裝置：MM32F0130


1.在一個系統中總共>7個MCU
2.外呼板SAM為15Mpcs/y

MM32F系列是靈動微電子通用高性能MCU。在系統性能和功能擴展、可靠性及穩定性上獲得了大幅度提升，ESD（HBM）高達±8KV。增加了可用的GPIO數量，并提高了72MHz M0產品的存儲容量比，以便支持更強的計算處理能力。增加了USB F S O TG、SDIO、Ethernet、I2S和FSMC外擴總線接口，提高系統可連接性，并提升了模擬性能，內置更多ADC通道和DAC。擴展工作溫度范圍，提供-40~85℃工業級和 -40~105℃ 擴展工業級的不同選擇。MM32F Arm Cortex-M0內核具有較小的芯片面積、高效代碼密度、多種高速外設，并在芯片內核架構和開發工具方面與Cortex-M3/M4F等更高性能內核保持兼容性。


更多靈動微產品詳情鏈接：http://www.duotete.com/list-882-1.html

本文關鍵詞：靈動微,32位單片機,MM32
