上海巨微授權代理MS1793S藍牙BLE芯片

MS1793S 是一款基于ARM Cortex M0 核心的低功耗藍牙芯片，射頻采用2.4GHz ISM 頻段的頻率，2MHz 信道間隔，符合藍牙規范。MS1793S使用高性能的ARM®Cortex®-M0 為內核的32 位MCU，它的工作頻率最高可達48MHz，內置高速存儲器，豐富的增強型I/O 端口和外設連接到AHB 和APB 總線。MS1793S工作電壓為2.0V ~ 3.6V，工作溫度范圍包含-40℃~ +85℃常規型。多種省電工作模式適合低功耗應用的要求。

規格說明

1.概述

1.1 ARM®的Cortex®-M0 核心并內嵌閃存和SRAM
ARM 的Cortex®-M0 處理器是最新一代的嵌入式ARM 處理器，它為實現MCU 的需要提供了低成本的平臺、縮減的引腳數目、降低的系統功耗，同時提供卓越的計算性能和先進的中斷系統響應。
ARM 的Cortex®-M0 是32 位的RISC 處理器，提供額外的代碼效率，在通常8 和16 位系統的存儲空間上發揮了ARM 內核的高性能。
MS1793S 擁有內置的ARM 核心，因此它與所有的ARM 工具和軟件兼容。

1.2 內置閃存存儲器
32K 字節的內置閃存存儲器，用于存放程序和數據。

1.3 內置SRAM
4K 字節的內置SRAM。

1.4 低功耗模式
本芯片支持低功耗模式，可以在要求低功耗、短啟動時間和多種喚醒事件之間達到最佳的平衡。

l 睡眠模式SLEEP
在睡眠模式，只有CPU 停止，所有外設處于工作狀態并可在發生中斷/事件時喚醒CPU。

l 停機模式STOP
在保持SRAM 和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機模式下，停止所有內部1.5V 部分的供電，HSI 的振蕩器和HSE 晶體振蕩器被關閉，調壓器可以被置于普通模式或低功耗模式。
可以通過任一配置成EXTI 的信號把微控制器從停機模式中喚醒，EXTI 信號可以是16 個外部I/O 口之一、PVD 的輸出的喚醒信號。

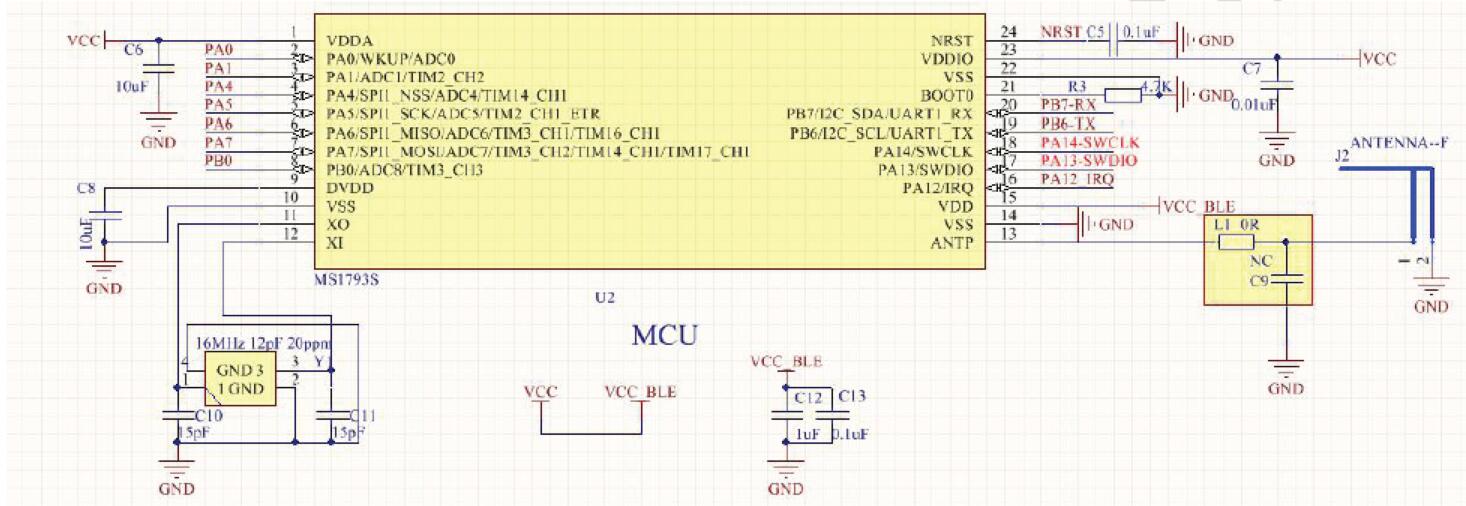

典型應用電路


1.5 低功耗藍牙
本芯片集成了ble藍牙芯片規范和射頻收發器，兼容國際通信聯盟無線電通信局定義的無需授權許可的2.4GHz的ISM 頻段。

為本芯片供電后，射頻收發外圍只需搭建簡單的外圍元件即可實現無線收發功能。它提供高達-85dBm 的優秀的射頻鏈路預算，待機電流低于2uA。


本文關鍵詞：ble藍牙芯片
