GPIO英文全稱General-PurposeInput/OutputPorts，中文意思是通用I/O端口。由于MCU的通信外設接口眾多，不可能每一外設固定一組GPIO，在MCU微控制器中，可通過軟件運行期間能夠動態配置和控制的引腳的狀態，所以每個GPIO口除了通用輸入輸出功能外，還可能有其它復用功能。

在靈動微MM32L0產品中，每個GPIO端口有兩個32位配置寄存器（GPIOx_CRL，GPIOx_CRH），兩個32位數據寄存器（GPIOx_IDR和GPIOx_ODR），一個32位置位/復位寄存器（GPIOx_BSRR），一個16位復位寄存器（GPIOx_BRR）、一個32位鎖定寄存器（GPIOx_LCKR）和兩個復用功能選擇寄存器（GPIOx_AFRH）和（GPIOx_AFRL）。

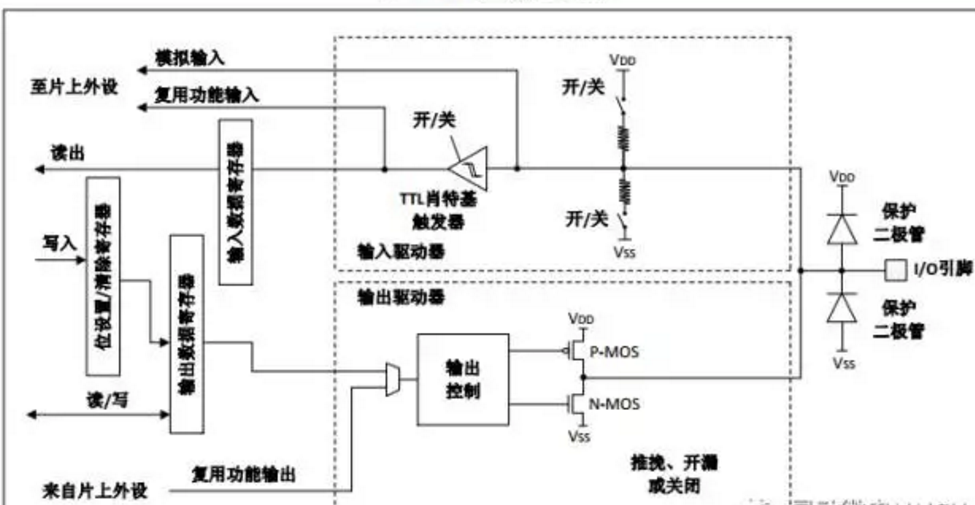

GPIO端口的每個位可以由軟件分別配置成多種模式。
-輸入浮空
-輸入上拉
-輸入下拉
-模擬輸入
-開漏輸出
-推挽式輸出
-推挽式復用功能
-開漏復用功能

每個I/O端口可以自由編程，然而必須按照32位字訪問I/O端口寄存器（不允許半字或字節訪問）。GPIOx_BSRR和GPIOx_BRR寄存器允許對任何GPIO寄存器進行讀/更改的獨立訪問；這樣在讀更改訪問之間產生IRQ不會發生危險。


1、輸入浮空詳解：
浮空（floating）就是邏輯器件的輸入引腳既不接高電平，也不接低電平。一般實際運用時，引腳不建議懸空，易受干擾。

2、輸入上拉\下拉詳解：
上拉就是把電位拉高，比如拉到Vcc。上拉就是將不確定的信號通過一個電阻拉在高電平！弱強只是上拉電阻的阻值不同，沒有什么嚴格區分。在MM32L0xxx中該上拉電阻位40k歐姆。

3、模擬輸入詳解：
模擬輸入是指模擬信號的輸入。配置模擬輸入時，所有的上拉、下拉電阻和施密特觸發器，均處于禁止狀態，因此“輸入數據寄存器”將不能反映端口上的電平狀態，也就是說模擬輸入配置下，CPU不能在“輸入數據寄存器”上讀到有效的數據。

4、開漏輸出詳解：
輸出端相當于三極管的集電極，對輸入數據寄存器的訪問可得到I/O狀態?？梢宰霾煌妷盒盘栟D換;多個同時級聯還可以實現線與邏輯)。

5、推挽式輸出詳解：
可以輸出高，低電平，連接數字器件；推挽結構一般是指兩個三極管分別受兩互補信號的控制，總是在一個三極管導通的時候另一個截止。高低電平由IC的電源決定。

6、復用功能詳解：
可以理解為GPIO口被用作第二功能時的配置情況（即并非作為通用IO口使用）。端口必須配置成復用功能輸出模式(推挽或開漏)。
