靈動微MM32SPIN560C的低壓無刷電機應用方案

針對低壓無刷電機，大聯大世平集團推出基于靈動股份MM32SPIN560C的無刷電機驅動方案。由于MM32SPIN560C內部集成了一部分驅動電路，所以方案外圍電路比較簡單。該方案適用于多種應用場合，如空氣凈化器、服務器風機、吊扇、落地扇、電動手工具、吸塵器、無人機電調、小型水泵等。

主控部分采用的是靈動微MM32SPIN560C，一款基于高性能M0內核的32位MCU。MM32SPIN560C最高工作頻率可達96MHz，內置128KB的Flash，8KB的SRAM高速存儲器，具有豐富的I/O端口和多種外設，包括：包含12位的ADC，采樣速度高達3Msps、5個通用定時器、2個針對電機控制的PWM高級定時器、1個I2C接口、2個SPI接口和3個UART接口、針對電機應用內置3個運放，3個比較器、內嵌經出廠調校的48MHz高速振蕩器、內置預驅工作電壓7V∼48V、5VLDO穩壓器，輸入電壓最高13.5V、提供QFN48封裝。方案詳情資料及技術支持歡迎咨詢英尚微電子。

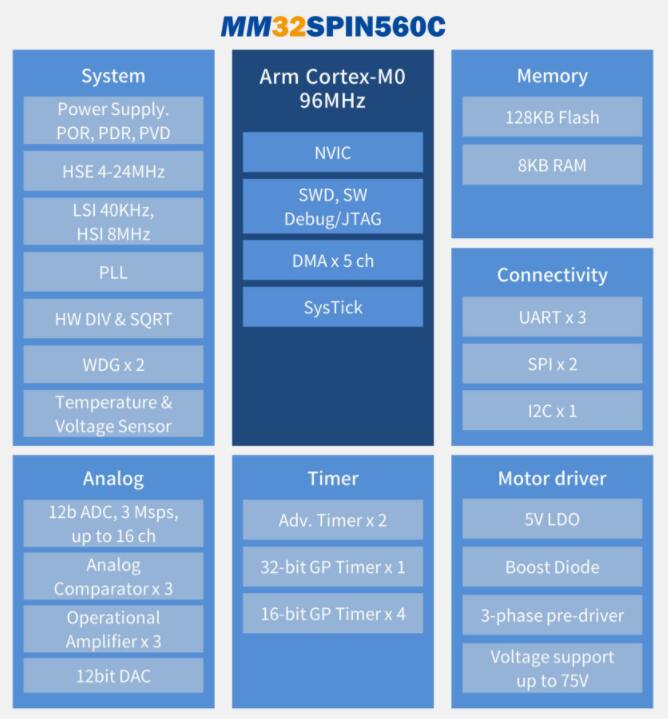

MM32SPIN560C框圖如下圖所示：




本文關鍵詞：靈動微,MM32SPIN560C
