富士通開發史上超小型封裝串行FRAM
2020-04-07 09:27:26
富士通是一家通過不斷創新全球化信息通信技術的公司。眾多的標志性成果和產品里程碑將富士通塑造成為現在這樣一家在ICT領域領先的公司。富士通為廣大用戶開發了眾多的優質產品。還開發出業界中具有超小型封裝尺寸的1Mbit 串行
FRAM——MB85RS1MT，這是一款有8引腳晶圓級芯片尺寸封裝（WL-CSP）的產品，與傳統業界標準SOP封裝相比，此款WL-CSP大約為SOP的23%，能夠減少約77%的安裝面積。而且本W(wǎng)L-CSP的厚度為0.33mm，約是信用卡的一半，從安裝體積比來看，能夠減少大約95%的體積。 是
富士通半導體提供的最大密度容量的串口FRAM。
MB85RS1MT是131,072字x 8位FRAM（鐵電隨機存取存儲器），使用鐵電工藝形成非易失性存儲單元，并采用硅柵CMOS工藝，采用串行外圍設備接口（SPI）。可以保留數據，而無需使用數據備份電池，例如
SRAM。使用的存儲單元可以執行1013次寫/讀操作，大大超過了閃存或E2PROM可以重寫的次數。不需要像閃存和E2PROM這樣的長寫入時間，并且寫入等待時間為零。 因此，無需等待寫入完成序列。
另外與同為非易失性存儲器的通用EEPROM相比，MB85RS1MT的寫入時間較短，從而能夠大幅降低寫入時的功耗。

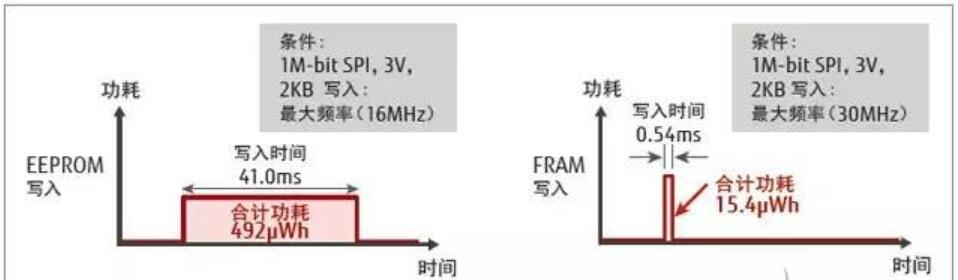

寫入時的功耗對比
因此將該FRAM引入需要頻繁實時記錄原始數據的可穿戴設備，將有利于延長電池的使用壽命或?qū)崿F(xiàn)電池的小型化。
本文關鍵詞： FRAM
